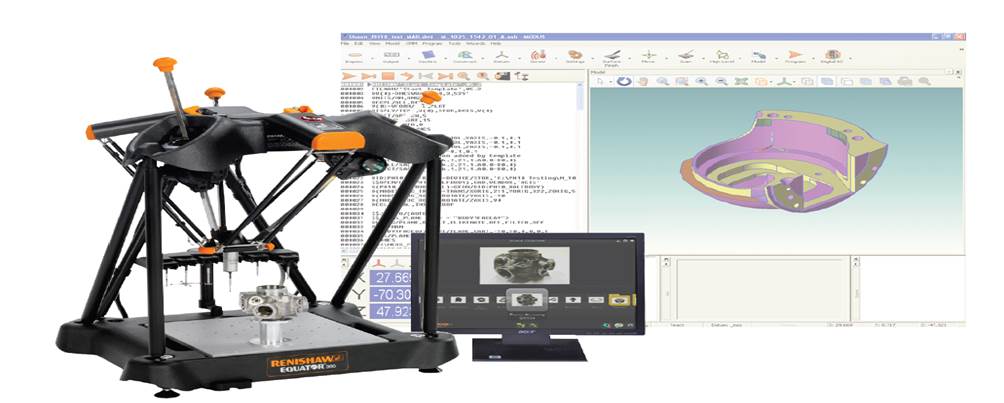

Renishaw Equator는 계측 분야의 새로운 지평을 여는 혁신의 집약체로, 기존의 한계를 넘어선 새로운 측정 방법을 제공합니다.
Equator 게이지의 특징:중간 볼륨부터 고볼륨까지 측정을 위한 비교기
작업 현장에서 입증된 강력함, 열적으로 '민감하지 않음', 마스터링 원리를 사용한 오차 제로화
여러 부품들 간 전환 가능, 설계 변경 시 그에 맞도록 신속한 재 프로그래밍이 가능
신속한 반복 가능 스캐닝과 함께 SP25 프로브를 사용하여 전체 피처 분석을 위한 형태 측정 가능
플러그 앤 플레이 - 단상 전력만 필요하고 공기 공급 장치가 필요치 않아 신속한 셋업이 가능
작업량 | XY |
---|---|
Z | Ø300 mm |
150 mm | |
비교 불확도* | ±0.002 mm |
최대 스캐닝 속도 | 100 mm/s |
제품 고정 시 공차* | ±1 mm |
공기 공급 장치 공기 공급이 필요하지 않음 | |
전기 공급 장치 단상 100-240 V |
Equator는 설계 방식과 모양 및 작동 방식이 고유한 제품입니다. 무엇보다 Equator는 측정 분야를 재정의한 다목적성이 최고의 장점이며, 이 때문에 Equator는 다중 제조 분야에서 새롭게 각광받는 게이지로 선택받고 있습니다.

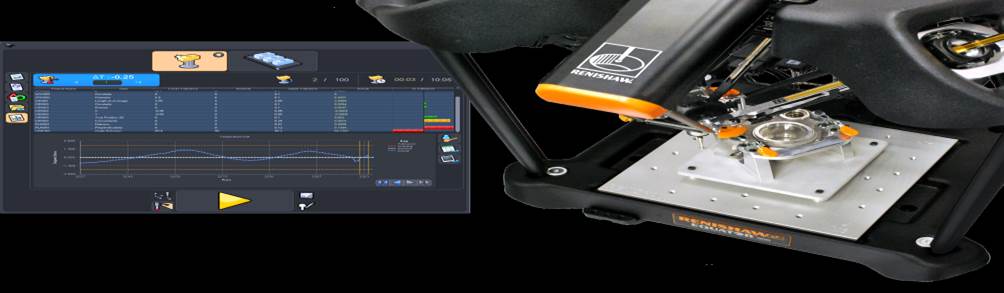

신속한 폼 측정을 위한 빠른 데이터 캡처 속도
업계 표준 SP25 프로브를 이용한 3D 스캔으로 수천 개의 포인트가 수집되므로 전통적인 측정보다 계측 정확도가 향상되고 효과적인 형태 측정이 가능합니다. 비교 측정에 모든 데이터 지점을 사용할 수 있습니다. 하나의 Equator가 수천 개의 DTI, LVDT 또는 핸드헬드 장비와 동일한 기능을 수행할 수 있습니다.
온도 변화에도 일관적인 탁월성
Equator의 혁신적인 측정 기술은 마스터 부품과 생산 부품의 치수를 비교 검증합니다. 리마스터링은 생산 부품 측정만큼 신속하고 열적 영향을 즉시 보정하여 온도 제어실에서나 수집할 수 있었던 고품질 데이터를 작업장에서 수집하는 것이 가능합니다.
효과적인 비용
수동 측정을 자동화된 Equator 측정 시스템으로 교체하면 맞춤형 측정 시스템 및 관련 고정물 비용의 극히 일부만으로 처리 속도를 크게 높이고 불량 제품 발생 비율을 줄일 수 있습니다.
플러그 앤 플레이
게이지 무게는 모델에 따라 25 kg과 27 kg 사이이며 단상 전력이 필요합니다. Equator에는 고가의 압축 공기 공급 장치가 필요하지 않습니다. 간편한 운전자 프론트엔드 소프트웨어에 대한 교육이 거의 혹은 전혀 필요 없으며 기계가 차지하는 공간 대비 작업 공간의 비율이 최적화되어 매우 비좁은 공장 환경에도 Equator를 설치할 수 있습니다.
공정 피드백 및 제어 향상
Equator는 크기가 작고 설치가 간편하여 자동화 생산 라인과 생산 셀에 쉽게 통합할 수 있습니다. 타사 소프트웨어를 사용하여, Equator의 데이터를 기계 오프셋 업데이트 목적으로 사용하여 공구의 마모와 열 편차에 의한 영향을 보정할 수 있습니다. Equator를 로봇 부품 처리 시스템과 결합시키면 완전 자동화된 인라인 공정 제어가 가능합니다.

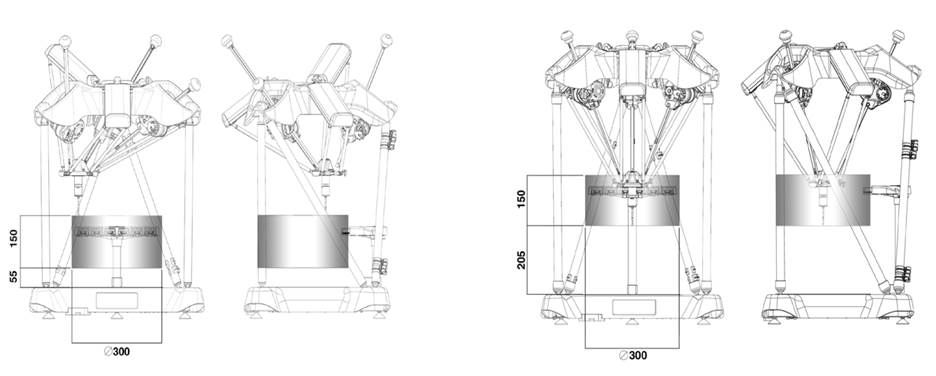

Equator 300 작동 볼륨
작업량 | XY | Ø300 mm |
---|---|---|
Z | 150 mm | |
바닥 기준 높이 | 55 mm | |
기계 무게 | 25 kg | |
치수(W*D*H) | 570 mm × 500 mm × 700 mm |

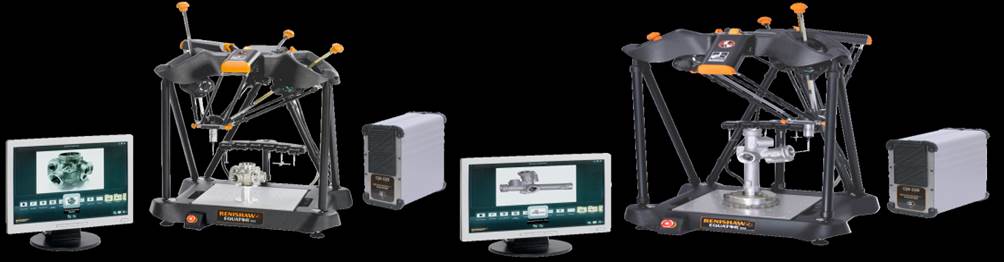

Equator 300 Extended Height 작동 볼륨
작업량 | XY | Ø300 mm |
---|---|---|
Z | 150 mm | |
바닥 기준 높이 | 205 mm | |
기계 무게 | 27 kg | |
치수(W*D*H) | 570 mm × 500 mm × 850mm |
