접촉시 공구 계측장치

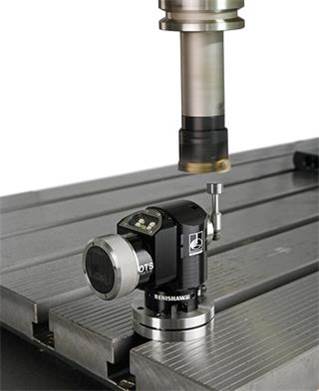

접촉식 공구 세팅 시스템의 경우 장치와 로드된 공구가 물리적으로 접촉해야 합니다. 시스템은 '플런저'스타일, '프로브'스타일 또는 공구 세팅 암(터닝 센터에서 사용)으로 더 세부적으로 분류할 수 있습니다.
장점
- 반복성 및 공구-공구 정확도
- 거친 기계 환경에서 우수한 내구성
- 비용 효과적
- 다양한 스피들 방향에서 측정 가능
- 옵티컬 전송과 함께 사용 가능
- 회전 공구의 직경과 길이 측정 가능
고려사항
- 매우 작은 공구는 휘어질 수 있음
- 복잡한 가장자리 검사 불필요
- 일반적으로 테이블에 장착

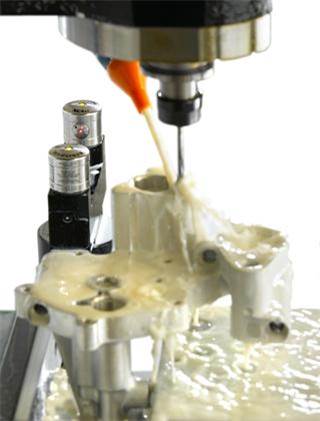

비접촉식 공구 계측장치
비접촉식 공구 세팅 시스템은 광학(레이저) 빔을 사용하여 공구 유무를 감지합니다. 시스템은 '고정형'시스템(송신기 및 수신기가 단일 어셈블리 내에 있음)또는 송신기와 수신기 어셈블리가 있는 개별적인'분리형'시스템으로 세분할 수 있습니다.
비접촉식 시스템은 공구의 절삭 가장자리에서 파손 및 또는 뜯겨져 나간 부분을 점검할 수도 있습니다.
장점
- 매우 작은 공구가 휘지 않음
- 높은 스핀들 속도에서 측정
- 광학 부품을 영구 보호
- 가장자리 검사로 뜯겨진 홈과 인서트 감지
- 다수의 측정 지점 가능
고려 사항
- 일반적으로 접촉식 시스템보다 고가
- 설치가 더 복잡함:깨끗한 공기가 공급 필요
- 가혹한 환경 및 먼지로 인해 모든 옵티컬 센서에서 응용 문제와 측정 오차가 발생할 수 있음
- 고정형 공구에는 적합하지 않음
